Produtos : TROCADOR DE CALOR CASCO E TUBOS DIDÁTICO

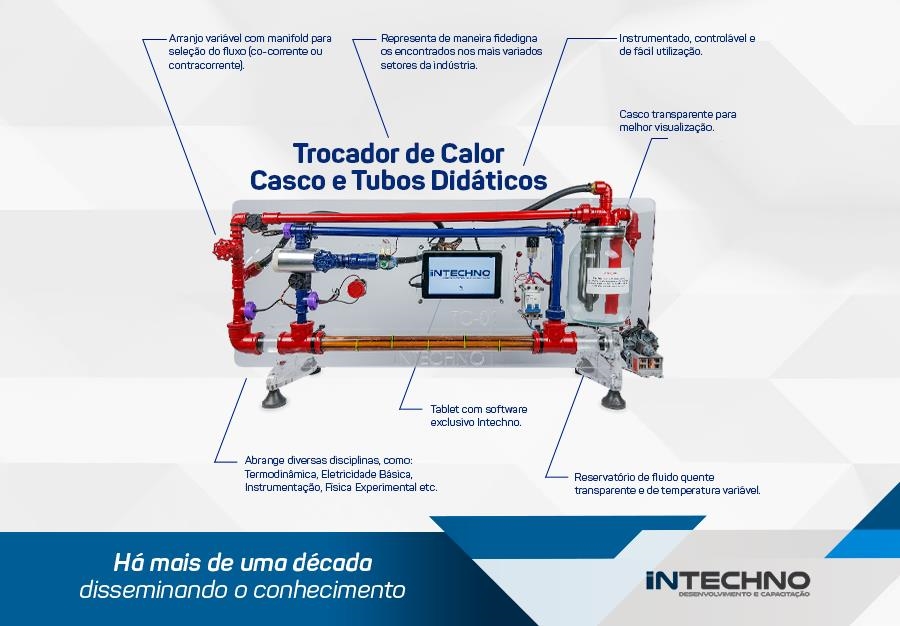

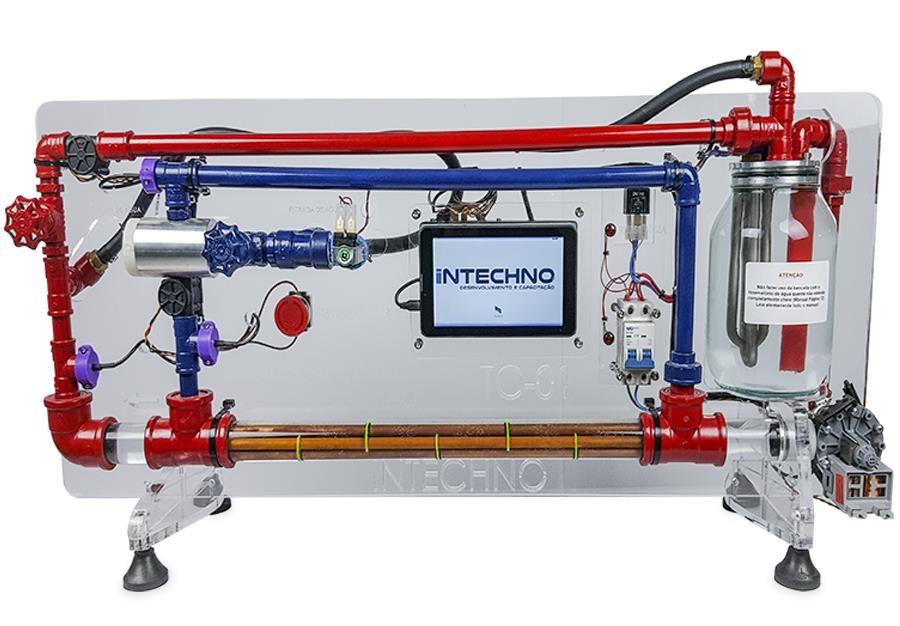

Trocador de calor casco e tubos didático, transparente, com arranjo variável, instrumentado, controlável e de fácil utilização, representando de maneira fiel os encontrados nos mais variados setores da indústria.
O Trocador de Calor acompanha um caderno de práticas exclusivo para tornar as aulas mais dinâmicas e intuitivas. Conservação de energia com arranjo paralelo/reverso, efetividade, MLDT, coeficiente global de transferência de calor, etc., esses são só alguns conceitos que poderão ser abordados com este equipamento.
FINAME: 03660182
Descrição do Produto
O Trocador de Calor acompanha um caderno de práticas exclusivo para tornar as aulas mais dinâmicas e intuitivas. Conservação de energia com arranjo paralelo/reverso, efetividade, MLDT, coeficiente global de transferência de calor, etc., esses são só alguns conceitos que poderão ser abordados com este equipamento.
FINAME: 03660182
Descrição do Produto
Características construtivas:
Eletroeletrônica, sensores e atuadores:
- Dimensão: 1000 x 250 x 450mm (C x L x A);
- Peso: 21kg;
- Chassis de acrílico transparente;

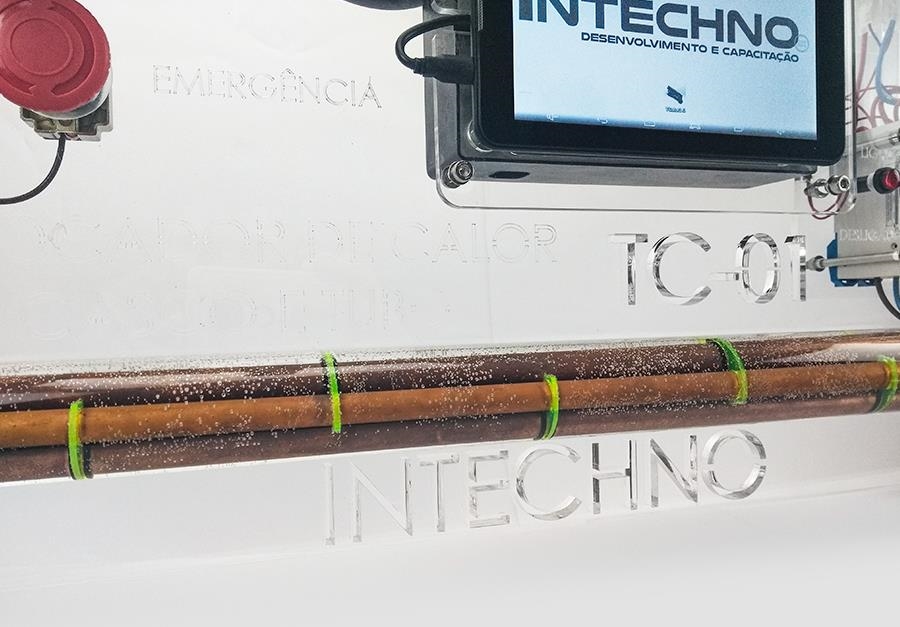

- 4 Tubos de cobre 3/8”:
- Comprimento: 668mm;
- Diâmetro interno: 7,3mm;
- Diâmetro externo: 9,525mm;
- Casco de acrílico transparente:
- Comprimento: 668mm;
- Diâmetro interno: 36mm;
- Diâmetro externo: 40mm;
- Tubos de PVC nas cores azul e vermelha;

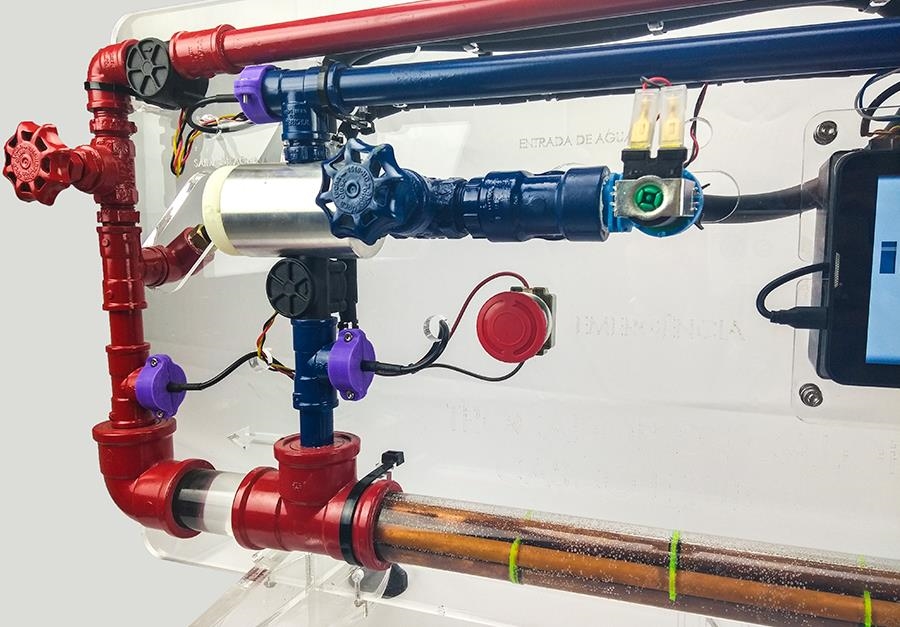

- Manifold para seleção do fluxo (co-corrente ou contracorrente);

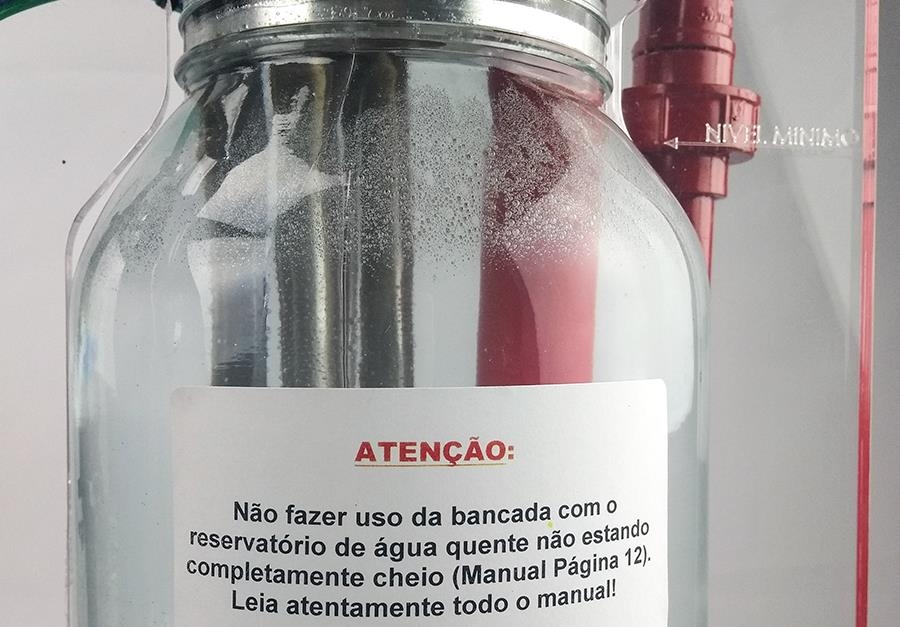

- Reservatório de fluido quente transparente com capacidade para 2,3L;
- 5 Chicanes para gerar turbilhonamento;
- 2 Válvulas tipo gaveta para controle de vazão do fluido;
- Mangueiras com engate rápido para facilitar as conexões de entrada e saída dos fluidos.
Eletroeletrônica, sensores e atuadores:
- 4 Sensores de temperatura digitais;
- 2 Sensores de vazão;
- 1 Módulo eletroeletrônico com comunicação Bluetooth para leitura dos sensores e controle do sistema;
- 1 Tablet 7” com um software exclusivo Intechno;
- 1 Bomba centrífuga monofásica;
- 1 Resistência elétrica;
- 1 Eletrovávula para resfriamento da planta e recirculação do fluido;
- 1 Disjuntor eletromagnético bipolar;
- 1 Botão de emergência tipo soco;
- 1 Relé NA para acionamento da resistência;
- 2 LEDs para sinalização de funcionamento.
Solicite uma proposta
Outros produtos
-
BANCADA DIDÁTICA AUTO SEMI A3L
A Bancada Didática Auto Semi A3L da Intechno permite que alunos e profissionais estudem, na prática, os efeitos de falhas no funcionamento de motores automotivos. O equipamento possibilita inserir defeitos em sensores, incluindo a ausência de sinais, em um ambiente controlado, permitindo observar e analisar as consequências de cada falha. É uma solução voltada ao ensino técnico, à capacitação profissional e ao desenvolvimento de habilidades de diagnóstico automotivo.
veja
-
MÓDULO PARA MEDIÇÃO DE CONSUMO DE COMBUSTÍVEL
O Módulo para Medição de Consumo de Combustível da Intechno permite monitorar e avaliar o consumo de combustíveis e biocombustíveis durante testes e ensaios em diferentes motores e equipamentos. Portátil e versátil, pode ser integrado a diversas aplicações que necessitem de medição de consumo, oferecendo recursos de comunicação, transmissão de dados em tempo real e armazenamento de informações para análise posterior.
veja
-

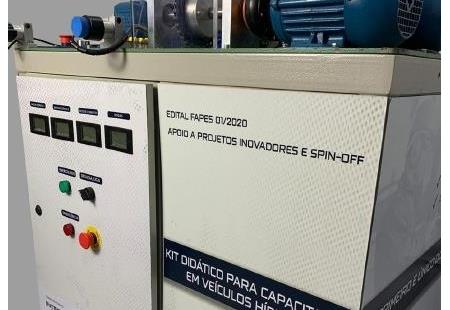

BANCADA DIDÁTICA DE VEÍCULOS HÍBRIDOS VH-03
