Produtos : KIT DIDÁTICO DE ELETROPNEUMÁTICA

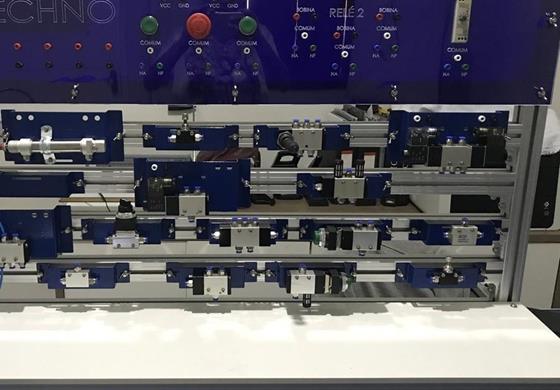

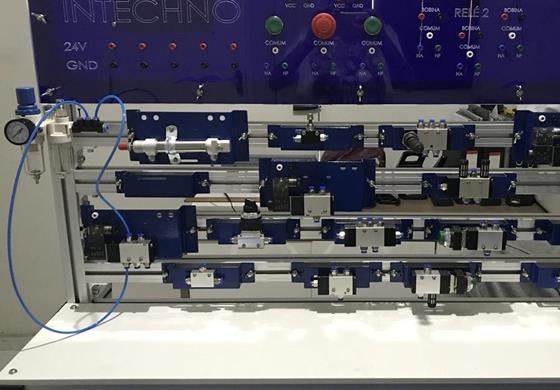

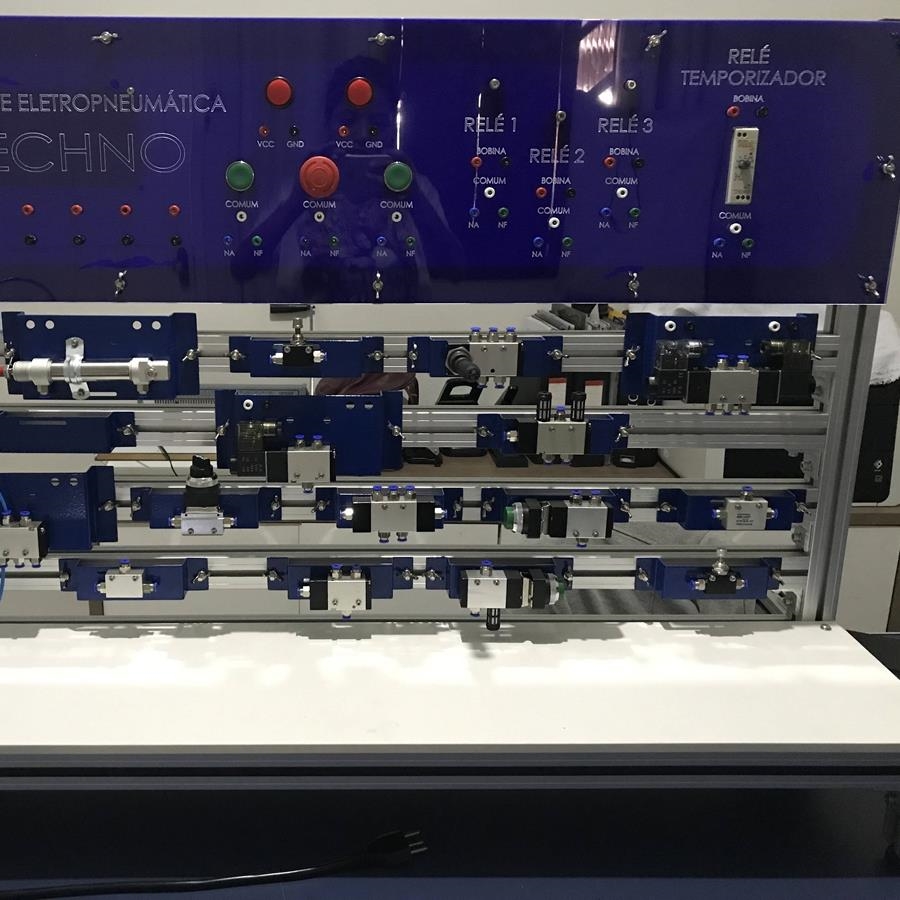

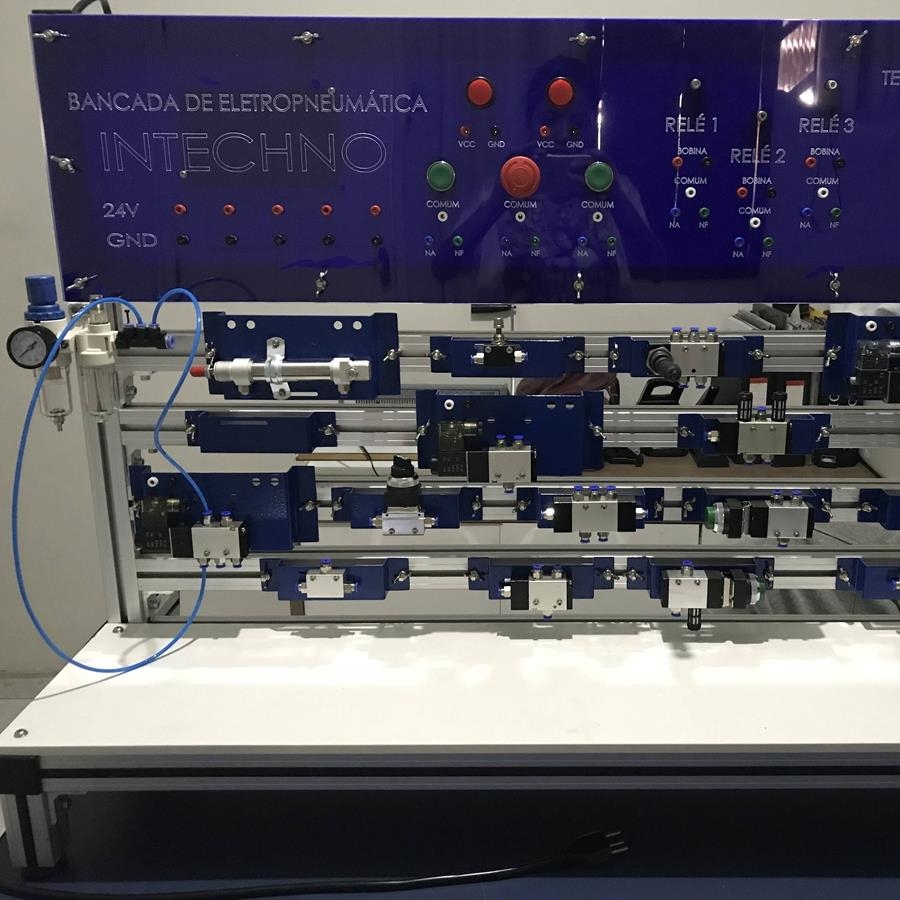

A bancada didática de Eletropneumática da Intechno foi desenvolvida sob medida para o ensino técnico e superior de pneumática e eletropneumática. Composto por diversas válvulas, sensores e atuadores, este equipamento permite a montagem dos mais variados circuitos pneumáticos, tornando as aulas mais práticas e intuitivas.
Por ser modular, a bancada permite a inclusão de mais elementos sob demanda, sendo possivel agregar também novas funcionalidades ao equipamento ao longo do tempo.
Descrição do Produto
Por ser modular, a bancada permite a inclusão de mais elementos sob demanda, sendo possivel agregar também novas funcionalidades ao equipamento ao longo do tempo.
Descrição do Produto
Características construtivas:
Elementos pneumáticos e eletropneumáticos:
Elementos elétricos:
- Dimensão: 1080 x 380 x 780 mm (C x L x A);
- Peso: 40 kg;
- Chassis em alumínio estrutural;
- Chapas de fixação de válvulas em aço com pintura eletrostática;

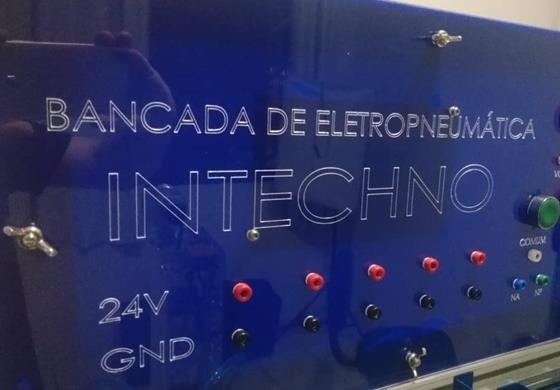

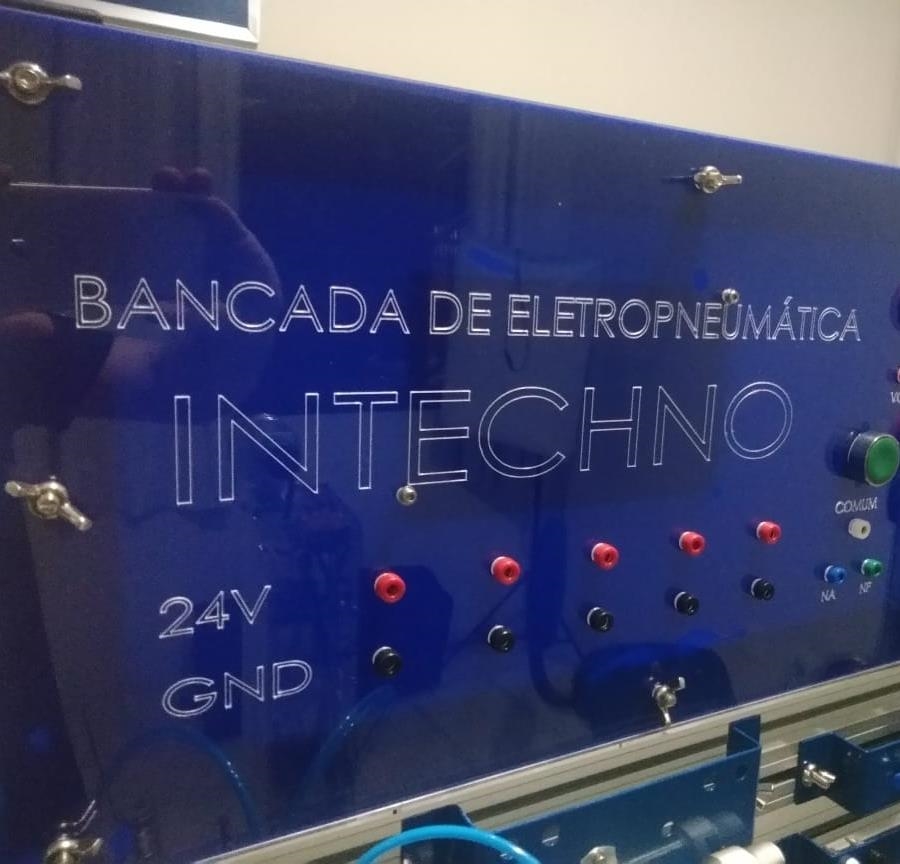

- Painel em acrílico;
Elementos pneumáticos e eletropneumáticos:
- 1 Filtro regulador + lubrificador com manômetro;
- 1 Válvula piloto 3/2 vias retorno por mola;
- 1 Válvula piloto 5/2 vias retorno por mola;
- 1 Válvula duplo piloto 5/2 vias;
- 1 Válvula solenóide 3/2 vias retorno por mola;
- 1 Válvula solenóide 5/2 vias retorno por mola;
- 1 Válvula duplo solenóide 5/2 vias;
- 2 Válvulas auxiliares com botão 3/2 vias;
- 1 Válvula auxiliar com seletor 3/2 vias;
- 1 Válvula de comando alavanca 5/2 vias;
- 1 Válvula elemento “OU”;
- 1 Válvula elemento “E”;
- 2 Reguladores de fluxo;
- 1 Cilindro pneumático simples ação com êmbolo magnético e retorno por mola (d:20mm e curso: 50mm);
- 1 Cilindro pneumático dupla ação com êmbolo magnético (d:20mm e curso:125mm);
- 5 Conexões “T”;
- 1 Manômetro de 0-10bar;
- 2 Distribuidores pneumáticos de 4 e 8mm;
- 5 metros de tubos em poliuretano de 4 e 8mm;
- Conexões retas de 4 e 8mm acopladas às válvulas;
- 5 Silenciadores de plástico;
- 8 Tampões;
- 1 Cortador de mangueira pneumática.

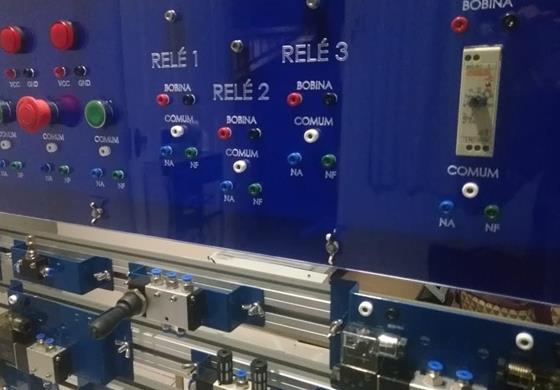

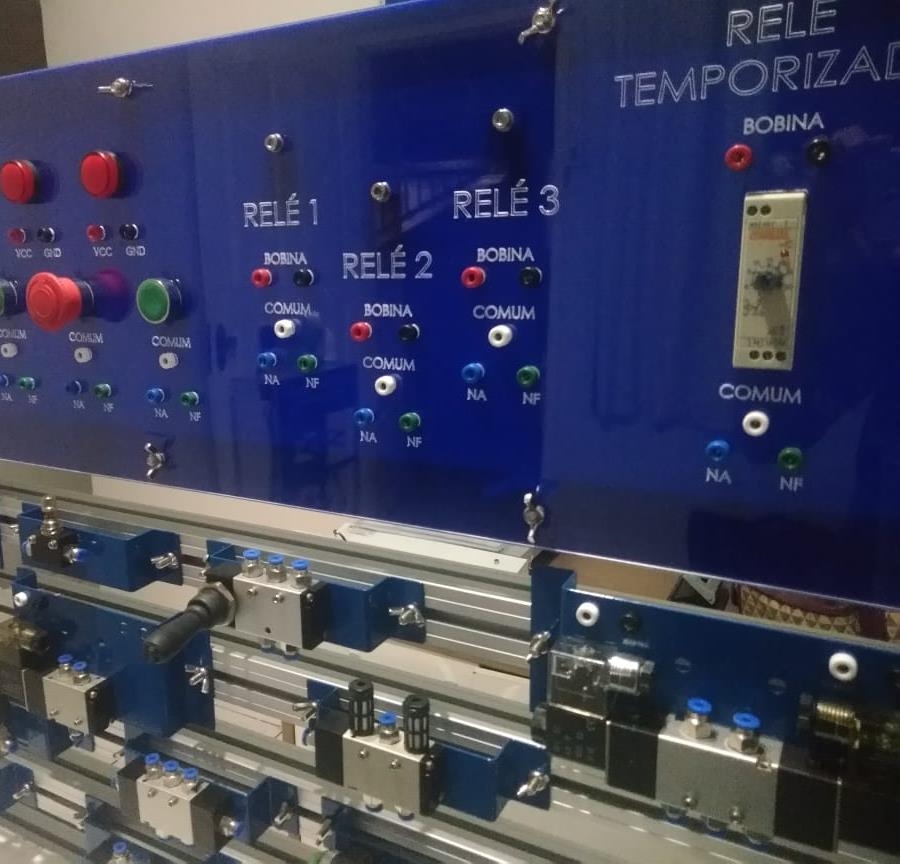

Elementos elétricos:
- 1 Fonte 24V / 2A;
- 1 Sensor indutivo PNP 24V;
- 1 Sensor capacitivo PNP 24V;
- 1 Sensor infravermelho PNP 24V;
- 1 Botão de emergência NA/NF;
- 2 Botões auxiliares NA/NF;
- 3 Relés 24V NA/NF;
- 1 Relé temporizado 24V – 0~30seg NA/NF;
- 2 Sinalizadores LED 24V;
- 12 Cabos do tipo banana-banana.
Solicite uma proposta
