BANCADA DE MECÂNICA DOS FLUIDOS

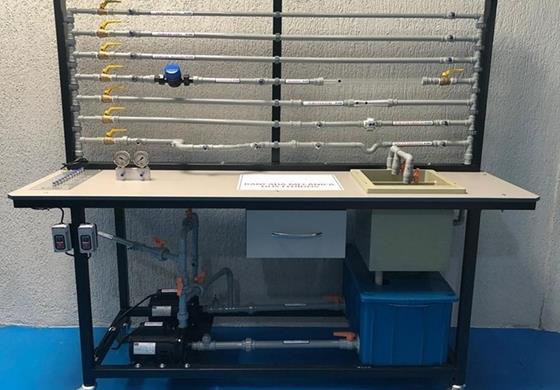

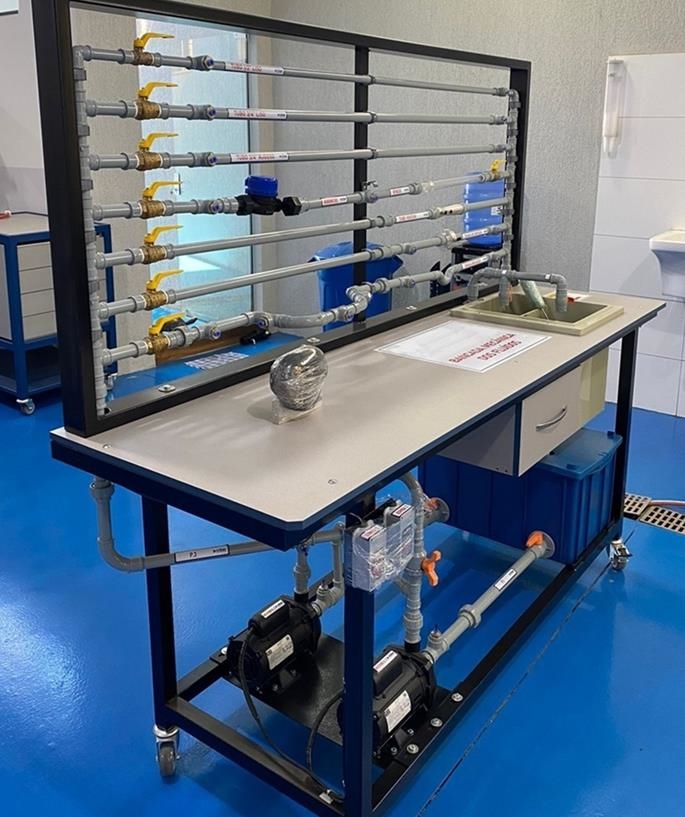

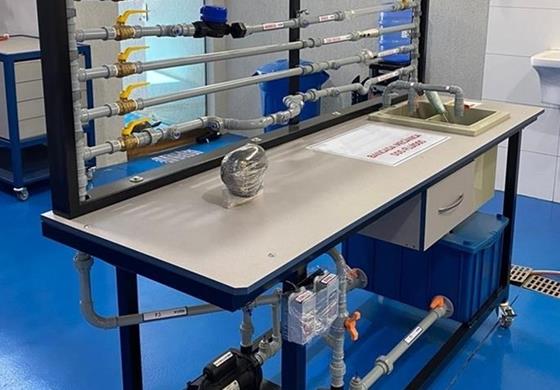

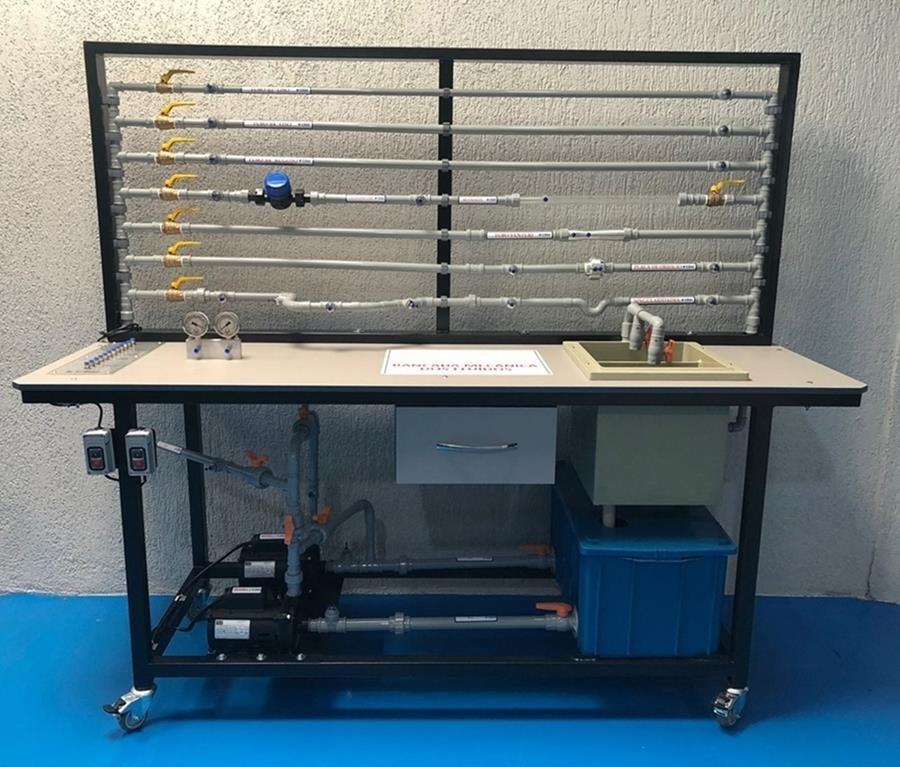

A Bancada Didática de Mecânica dos Fluidos da Intechno foi desenvolvida para o ensino técnico e superior de Fenômenos de Transporte/Mecânica dos Fluidos na prática, observando fenômenos como experimentos de Reynolds, regime de escoamento, Princípio de Arquimedes, Perdas de carga e diversos outros experimentos de hidrodinâmica.

Os experimentos de perda de carga distribuída e perdas de carga localizadas são realizadas, respectivamente, em três tipos de tubos e três tipos de elementos posicionados em quadro de elementos hidráulicos.
Descritivo KIT MECÂNICA DOS FLUIDOS DIDÁTICO

Características Construtivas:
- Estrutura montada em material anticorrosivo apoiada em 4 rodízios
- Tampo em compensado
- Gaveta para acomodação de componentes
- 02 Bombas centrífugas 1/4 CV para demonstração da associação de bombas;

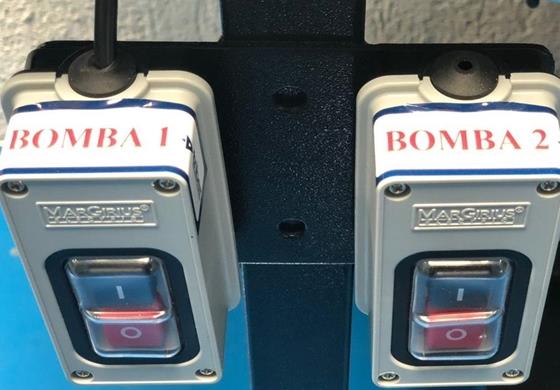

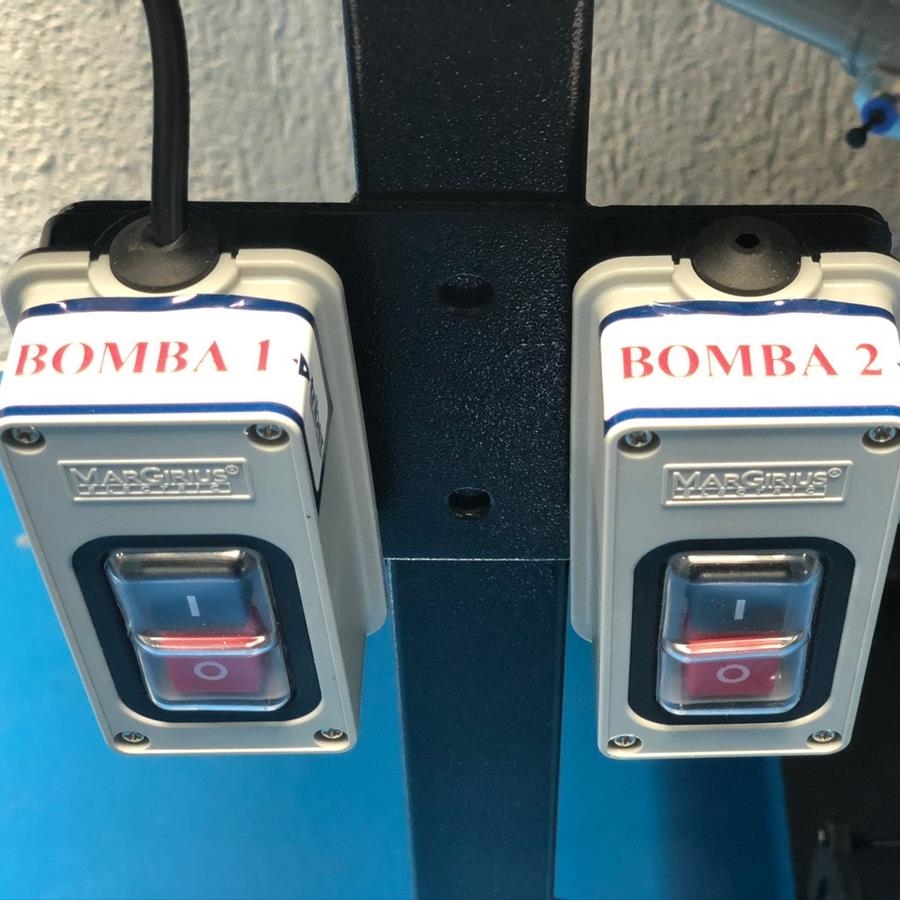

- 02 Botoeiras Liga/Desliga para acionamento das bombas;
- 01 Tubo de Venturi com polimento
- 01 Placa de Orifício
- 01 Tubo para experimento de Reynolds
- 01 Manômetro de Bourdon com glicerina 0 a 1 bar
- 01 Vaucômetro com glicerina -760 a 0 mmHg
- Bloco de alumínio com conexões engate rápido 6 mm
- 01 Hidrômetro residencial
- Cronômetro

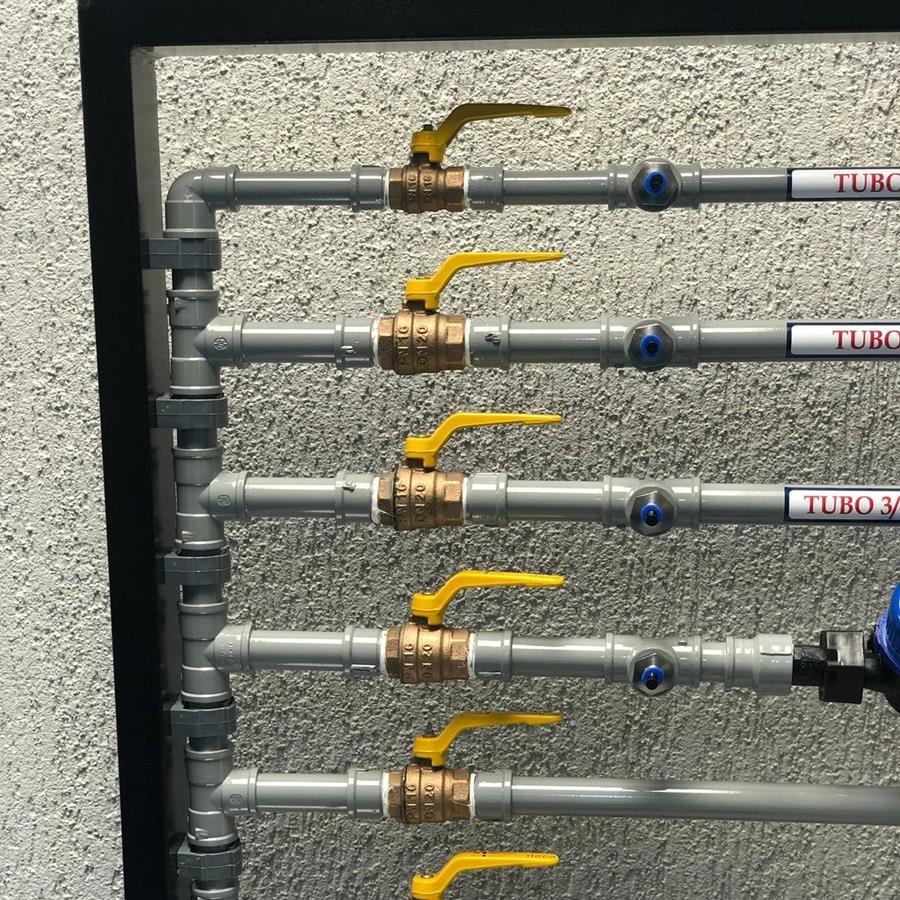

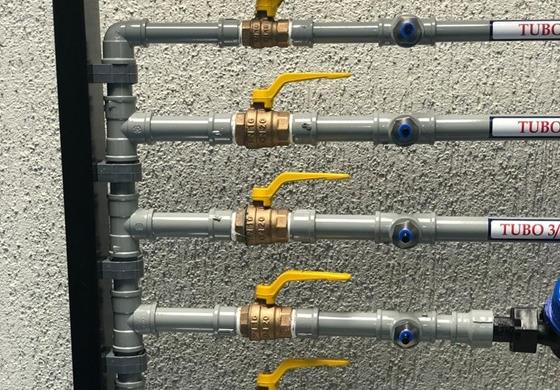

- Conexões para perda de carga localizada Cotovelo, Curva, Curva em 45 Elementos com Ø ¾
- Tubulação ½” PVC Lisa
- Tubulação ¾” PVC Lisa
- Tubulação ¾” PVC Rugosa
- Manobra de válvulas para associação de bombas
- Tomadas de pressão 6 mm posicionadas em toda a bancada
- Placa de conexões para tomadas de pressão;
- Tensão de Alimentação 220 V monofásico
- Reservatório de água (Aproximadamente 50 L)



- O EQUIPAMENTO ACOMPANHA MANUAL DE INSTRUÇÕES E PRÁTICAS;
- AS INFORMAÇÕES TÉCNICAS DOS PRINCIPAIS COMPONENTES UTILIZADOS SERÃO DISPONIBILIZADAS EM MATERIAL ELETRÔNICO PARA ACESSO POR TÉCNICOS E DOCENTES;
A BANCADA ATENDE AS NORMAS DE SEGURANÇA NR-10 NO QUE FOR APLICÁVEL;
A BANCADA ATENDE AS NORMAS DE SEGURANÇA NR-12 NO QUE FOR APLICÁVEL;


Dimensões aproximadas:
L x A x P: 2200 mm x 2000 mm x 1500 mm
Peso aproximado: 40Kg
